ダイオード

ダイオードの特徴

多彩なパッケージの車載向けサージ吸収素子、環境負荷低減を実現した鉛フリー対応の高圧整流用途のアキシャルダイオード、従来のパッケージに自律同期整流素子を組み込み、超低損失を実現したオルタネータダイオードなど、多彩なバリエーションで社内向けを中心に使用されています。

車載向けサージ吸収ダイオードのご紹介

ロードダンプサージ吸収ダイオード ZSHシリーズ，サージ吸収ダイオード DAMシリーズ 2ラインアップ

アプリケーション

過大サージ電圧からの回路保護
車載電装品のサージ電圧保護

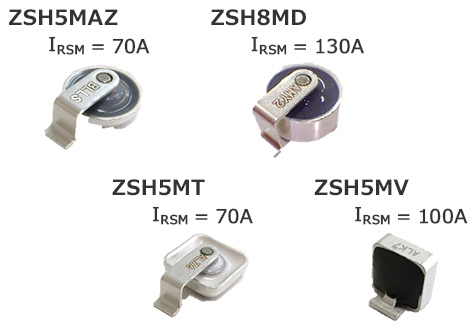

ZSH シリーズ (ロードダンプサージ吸収ダイオード)

ZSH5MAZ/ZSH8MD/ZSH5MT/ZSH5MV

  • IRSM 70 ~ 130A, at 10/10,000µs waveform
  • ISO16750 に対応 (試験条件により変わります)
  • 小型パッケージ
  • AEC-Q101 準拠
  • RoHS 適合

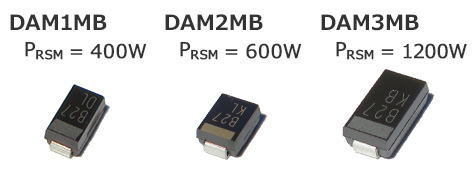

DAMシリーズ (サージ吸収ダイオード)

DAM1MB/DAM2MB/DAM3MB

  • PRSM = 400W/600W/1200W，at 10/1,000µs waveform
  • モールド材 難燃性 UL94-V0 相当
  • MSL レベル 1 相当
  • AEC-Q101 準拠
  • RoHS 適合

オルタネータダイオードのご紹介

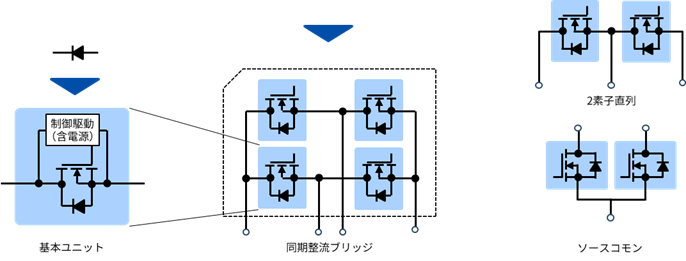

超低損失タイプ（高効率ダイオード） MSMシリーズ

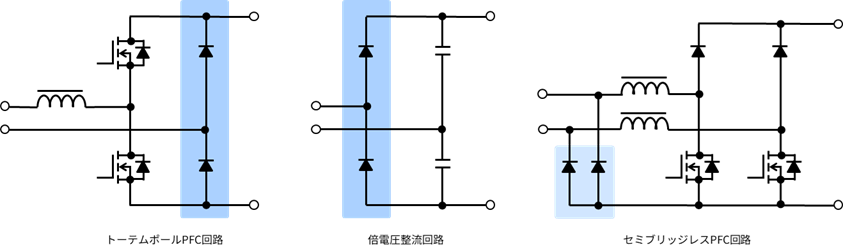

アプリケーション

乗用車オルタネータ用の整流素子

MSMシリーズ (超低損失タイプ)

MSM35J22/R,MSM50J22/R

  • VF = 0.3V/0.12V
  • 平均順電流 35A/50A
  • IATF16949対応製品
  • RoHS 適合

製品紹介

ZSH シリーズ (ロードダンプサージ吸収用)

  • オリジナルパッケージ
タイプ 形式 データシート Vz
[ V ]		 PRSM
[ W ]		 パッケージ
L x D x H
[ mm ]		 外観
オリジナルパッケージ ZSH5MA27 PDF 27 3000 13.1 x 9.6 x 4.4

ZSH5MA

ZSH5MAZ27 PDF 27 3400 13.1 x 9.6 x 4.4
ZSH5MC27 PDF 27 3200 13.1 x 9.6 x 4.4

ZSH5MC

ZSH8MD27 PDF 27 5700 13.1 x 9.6 x 6.0

ZSH8MD

ZSH8MD40 PDF 40 5700 13.1 x 9.6 x 6.0
ZSH5MT27C PDF 27 3400 15.0 x 10.0 x 4.4
DO-218 *1

ZSH5MT

ZSH5MT27(Z) PDF 27 4300 15.0 x 10.0 x 4.4
DO-218 *1
ZSH5MT40C PDF 40 4300 15.0 x 10.0 x 4.4
DO-218 *1
ZSH5MT48C PDF 48 4300 15.0 x 10.0 x 4.4
DO-218 *1
ZSH5MV14 PDF 14 4300 6.5 x 9.0 x 9.0

ZSH5MV

ZSH5MV27 PDF 27 4300 6.5 x 9.0 x 9.0
    *1: ソルダリングパッド類似品

DAM シリーズ (ダンプサージ吸収用)

  • 面実装タイプ
タイプ 形式 データシート Vz
[ V ]*2		 PRSM
[ W ]		 パッケージ
L x D x H
[ mm ]		 外観
面実装タイプ DAM1MB PDF 12/13/15/16/18/20/22/24/
27/30/33/36/39/43/47/51/
68/75/82		 600 4.7 x 2.5 x 2.0

面実装タイプ

DAM2MB PDF 12/13/15/16/18/20/22/24/
27/30/33/36/39/43/47/51/
68/75/82		 1200 5.4 x 3.6 x 2.3JEDEC
(DO-214AA)
DAM3MB PDF 12/13/15/16/18/20/22/24/
27/30/33/36/39/43/47/51/
68/75/82		 1800 7.6 x 4.0 x 2.5
    *2: 電圧クラスによっては受注生産になります。詳細はステータスリストをご参照ください。

高耐圧ダイオード 電源用シリーズ

  • レジンモールドパッケージ
タイプ 形式 データシート IF(AV)
[ mA ]		 VRRM
[ V ]		 リード径
[ mm ]		 ボディ長
[ mm ]		 外観
アキシャルリードタイプ DHM3T30 PDF 3 3000 Φ0.6 5

高耐圧ダイオード

DHM3P40 PDF 3 4000 Φ0.6 5
DHM3FJ60 PDF 3 6000 Φ0.5 6.5
DHM3G80 PDF 3 8000 Φ0.5 6.5
DHM3UM80 PDF 3 8000 Φ0.5 6.55
DHM3J120 PDF 3 12000 Φ0.5 10

高耐圧ダイオード 自動車イグニッション用シリーズ

  • レジンモールドパッケージ
  • 自動車イグニッション用
タイプ 形式 データシート IF(AV)
[ mA ]		 VRRM
[ V ]		 リード径
[ mm ]		 ボディ長
[ mm ]		 外観
アキシャルリードタイプ DHM10A30 PDF 10 3000 Φ0.5 6.5

高耐圧ダイオード

DHM30A10 PDF 30 3000 Φ0.5 5
DHM30A20 PDF 30 2000 Φ0.5 5
DHM30A25 PDF 30 2500 Φ0.5 5
DHM30A30 PDF 30 3000 Φ0.5 6.5
DHM30A40 PDF 30 4000 Φ0.6 8

高耐圧ダイオード 自動車イグニッション用シリーズ(Pbフリー)

  • レジンモールドパッケージ
  • 自動車イグニッション用
  • 鉛フリー
タイプ 形式 データシート IF(AV)
[ mA ]		 VRRM
[ V ]		 リード径
[ mm ]		 ボディ長
[ mm ]		 外観
アキシャルリードタイプ DHM30A10E PDF 30 3000 Φ0.5 5

高耐圧ダイオード

DHM30A20E PDF 30 2000 Φ0.5 5
DHM30A25E PDF 30 2500 Φ0.5 5
DHM30A30E PDF 30 3000 Φ0.5 6.5
DHM30A40E PDF 30 4000 Φ0.6 8

オルタネータ用ダイオード

  • 超低損失タイプ（高効率ダイオード）
  • 圧入型パッケージ
タイプ 形式 データシート 平均順電流
[A] *1		 VF
[V] *2		 非繰り返し
サージ逆電圧
[V] *3		 直径
[mm]		 高さ
[mm]		 外観
樹脂封止タイプ MSM35J22
MSM35J22R		 PDF 35 0.3 58 12.75 29.5
29.5

alternator

MSM50J22
MSM50J22R		 PDF 50 0.12 85 12.75 29.5
29.5
    *1 条件: Tj≦175℃, 単相正弦半波
    *2 条件: IF=100A, RT
    *3 条件: C=75mF, R=1.4ohm, τ=100ms,1 サイクル, フィン付, Tc=25℃スタート

上記超低損失タイプについては、当社営業にお問い合わせください。

保守移行予定品

保守移行予定品 | ロードダンプサージ吸収用

ZSH シリーズ

  • オリジナルパッケージ
タイプ 形式 Vz
[ V ]		 PRSM
[ W ]		 パッケージ
L x D x H
[ mm ]		 外観
オリジナルパッケージ ZSH5MT53C 53 4300 15.0 x 10.0 x 4.4
DO-218

ZSH5MT
ZSH5ME27 27 3200 12.0 x 9.6 x 4.3

ZSH5ME

データシートは、当社営業にお問い合わせください。

廃止品

廃止品 | 一般整流ダイオード

アキシャルリードタイプ

タイプ 形式 IF(AV)
[ A ]		 VRRM
[ V ]		 リード径
[ mm ]		 ボディ長
[ mm ]		 外観
ガラスモールドパッケージ H14 1.0 100/200/300/400/500/
600/800/1000		 Φ0.8 5MAX

アキシャルリードタイプ・ガラスモールドパッケージ
V06 1.1 200/400/600/800 Φ0.8 5MAX
V03 1.3 200/400/600/800 Φ0.8 5MAX
U05 2.5 100/200/400/600/800 Φ1.2 7MAX
U15 3.0 100/200/400/600/800 Φ1.2 7MAX
レジンモールドパッケージ DSA3A 3.0 100/200/400 Φ1.2 7MAX

アキシャルリードタイプ・レジンモールドパッケージ

データシートは、当社営業にお問い合わせください。

面実装タイプ

タイプ 形式 IF(AV)
[ A ]		 VRRM
[ V ]		 パッケージ
L x D x H
[ mm ]		 外観
面実装タイプ DSM1MA 1.0 100/200/400 4.7 x 2.5 x 2.0

面実装タイプ
DSM3MA 3.0 100/200/400 7.6 x 4.0 x 2.5

データシートは、当社営業にお問い合わせください。

廃止品 | 高速形・超高速型ダイオード

アキシャルリードタイプ・ガラスモールドパッケージ

タイプ 形式 trr
[ μs ]		 IF(AV)
[ A ]		 VRRM
[ V ]		 リード径
[ mm ]		 ボディ長
[ mm ]		 外観
高速型 DFG1C 0.1 1.0 100/200/400/600/800 Φ0.8 5MAX

アキシャルリードタイプ・ガラスモールドパッケージ
DFG3A 0.1 3.0 100/200/400 Φ1.2 7MAX
V19 0.2 1.0 100/200/400/600 Φ0.8 5MAX
H114 0.2 1.0 200/400/500/600 Φ0.8 5MAX
DFG1A 0.2 1.0 800 Φ0.8 5MAX
U19 0.2 2.5 100/200/400 Φ1.2 7MAX
DFG2A 0.2 2.5 600/800 Φ1.2 7MAX
V11 0.4 0.4 800/1000/1300/1500 Φ0.8 5MAX
V09 0.4 0.8 200/400/600 Φ0.8 5MAX
U07 0.4 1.0 800/1000/1300/1500 Φ1.2 7MAX
U06 0.4 2.0 200/400/600 Φ1.2 7MAX
超高速型 DFG1D 0.05 1.0 100/200/400 Φ0.8 5MAX
DFG1E 0.035 0.3 600/800/1000 Φ0.8 5MAX

データシートは、当社営業にお問い合わせください。

面実装パッケージ

タイプ 形式 trr
[ μs ]		 IF(AV)
[ A ]		 VRRM
[ V ]		 パッケージ
L x D x H
[ mm ]		 外観
超高速型 DFM1MF2 0.035 1.0 200 4.7 x 2.5 x 2.0

SMD Type
DFM1MF2 0.035 3.0 200 7.6 x 4.0 x 2.5

データシートは、当社営業にお問い合わせください。

廃止品 | アバランシェ型ダイオード

アキシャルリードタイプ・ガラスモールドパッケージ

タイプ 形式 IF(AV)
[ A ]		 VRRM
[ V ]		 リード径
[ mm ]		 ボディ長
[ mm ]		 外観
アバランシェ型 H24 1.0 600/800/1000 Φ0.8 5MAX

アキシャルリードタイプ・ガラスモールドパッケージ
V08 1.1 400/600/800 Φ0.8 5MAX
V07 1.3 400/600/800 Φ0.8 5MAX
V17 1.3 50/100/200/300/400 Φ0.8 5MAX
U17 2.5 100/200/300/400 Φ1.2 7MAX

データシートは、当社営業にお問い合わせください。

廃止品 | ツェナーダイオード

AW01 / AU01 シリーズ

  • アキシャルリードタイプ・ガラスモールドパッケージ
タイプ 形式 Vz
[ V ]		 PRSM
[ W ]		 リード径
[ mm ]		 ボディ長
[ mm ]		 外観
ツェナー AW01 6/7/8/9/10/11/12/13/15/16/
18/20/22/24/27/30/33		 80 Φ0.8 5MAX

アキシャルリードタイプ・ガラスモールドパッケージ
AU01 7/8/9/10/11/12/13/15/16/
18/20/22/24/27/30/33		 160 Φ1.2 7MAX

データシートは、当社営業にお問い合わせください。

廃止品 | サージ吸収用ダイオード

DAMシリーズ

  • 面実装タイプ
タイプ 形式 Vz
[ V ]		 PRSM
[ W ]		 パッケージ
L x D x H
[ mm ]		 外観
面実装タイプ DAM1MA 12/13/15/16/18/20/22/24/
27/30/33/36/39/43/47/51/
68/75/82		 600 4.7 x 2.5 x 2.0

面実装タイプ
DAM3MA 12/13/15/16/18/20/22/24/
27/30/33/36/39/43/47/51/
68/75/82		 1800 7.6 x 4.0 x 2.5

データシートは、当社営業にお問い合わせください。

廃止品 | 高耐圧ダイオード

電源用シリーズ

  • レジンモールドパッケージ
タイプ 形式 IF(AV)
[mA]		 VRRM
[V]		 リード径
[mm]		 ボディー長
[mm]		 外観
アキシャルリードタイプ DHM3C140 3 14000 Φ0.6 10

アキシャルリードタイプ・レジンモールドパッケージ

データシートは、当社営業にお問い合わせください。

ダウンロード

ステータスリスト
